PERL Packaging Systems.
Автоматическое укупорочное оборудование.

PERL CB - автоматические машины для закручивания крышек с вибрационным устройством ориентации и подачи крышек. PERL SCF-200 - автоматические машины для укупорки круглых или плоских бутылок, банок или канистр пресс-крышками с устройством ориентации и подачи крышек. PERL CT-F - автоматический узел для закручивания крышек. Возможно закручивание триггеров (курковых распылителей).

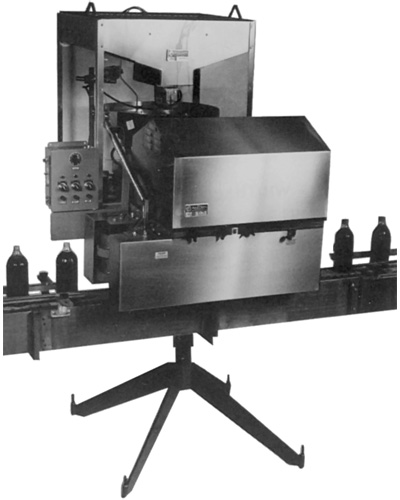

PERL CB - Автоматические укупорочные машины для закручивания крышек.

Машины PERL Packaging Systems Серии CB предназначены для автоматической укупорки бутылок или банок разнообразной формы (круглой и прямоугольной) закручивающимися крышками. Это оборудование линейного типа позволяет автоматически выбирать, ориентировать, устанавливать и закручивать крышки диаметром от 18 до 58 мм на разнообразные контейнеры. Машины оборудованы вибрационным устройством ориентации и подачи крышек. Укупорочная машина устанавливается сзади существующего конвейера и занимает площадь 90 х 107 см. Машина оборудована телескопической стойкой и может менять высоту для подстройки к высоте бутылок или банок (возможен электропривод регулировки машины по высоте).

Производительность оборудования — до 100 крышек в минуту, в зависимости от размеров бутылок и пробок. Быстрая перестройка под разные размеры бутылок и пробок. Стандартный бункер для крышек, емкостью около 60 литров. Удобная и быстрая регулировка вращающего момента от 70 до 175 Nm позволяет регулировать усилие не останавливая работу конвейера. Регулировка машины под высоту (от 5 до 35 см) и диаметр бутылок (от 2,5 до 18 см). Все детали оборудования, контактирующие с крышками, выполнены из нержавеющей стали для предохранения от коррозии и быстроты очистки. Укупорочные машины устанавливаются или на существующий конвейер, или поставляться с дополнительным. Рекомендуемая скорость конвейера: 10-20 м/мин. Электропитание 220 В., 50 Гц, 1 фаза.

0.5 Mb

- Показана работа машины без защитных ограждений.

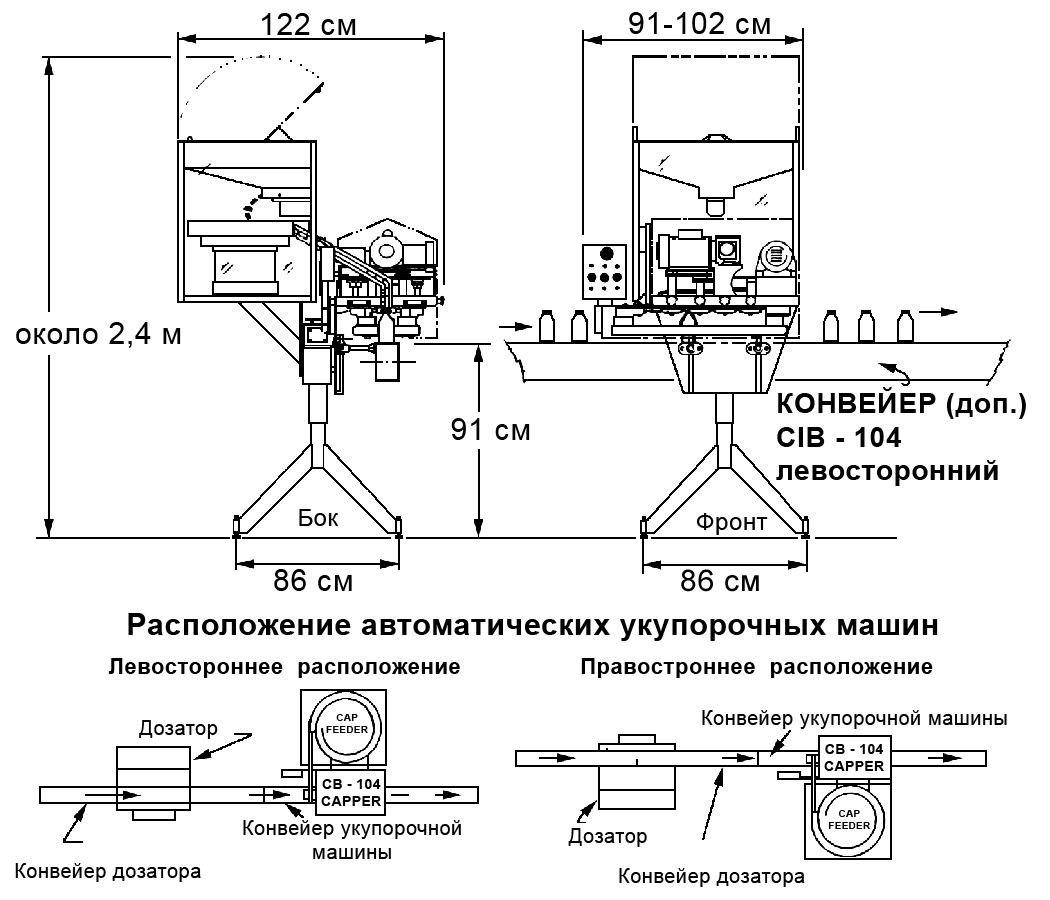

PERL CB-104 — автоматическая машина для укупорки бутылок или банок закручивающимися крышками. Машина линейного типа позволяет автоматически выбирать, устанавливать на горловину бутылок или банок и закручивать крышки на разнообразные круглую и плоскую тару. Машина оборудована вибрационным устройством для ориентации крышек, емкостью около 60 литров (закрытого ограждением из плексигласа) и направляющими для подачи крышек, соответствующего размера. (Возможна комплектация сменными направляющими крышек для работы с крышками другого размера).
Укупорочная машина устанавливается позади существующего конвейера, т.ч. узел закрутки располагается над конвейером. Машина оборудована телескопической стойкой и позволяет регулировать высоту для подстройки к высоте тары от 5 до 35 см (может быть увеличено). Машина оборудована боковыми ремнями, которые удерживают бутылки в процессе укупорки и имеют регулируемый по скорости привод для совмещения со скоростью движения конвейера. Боковые ремни имеют регулировку по ширине для подстройки к диаметру бутылок или банок от 2,5 до 18 см. Машина имеет 4 пары шпинделей с укупорочными роликами, положение и скорость вращения которых регулируется.
Проезжающая по конвейеру бутылка захватывается боковыми ремнями укупорочной машины и горловиной снимает крышку с узла выдачи крышек на конце направляющей. Наклонная цепь, проходящая прямо над крышкой слегка вдавливает крышку на горловину. Боковые ремни проводят бутылку так, что крышка проходит между 4 парами роликов, которые, вращаясь, закручивают крышку. Боковые ремни и наклонная цепь имеют регулировку скорости для синхронизации со скоростью движения конвейера.
Все металлические узлы оборудования, контактирующие с крышками, а также боковые щитки и ограждения, выполнены из нержавеющей стали для предохранения от коррозии и быстроты очистки. Зона укупорки имеет ограждение щитками из нержавеющей стали. В комплект поставки входят направляющие для крышек одного типо-размера.

Узел подачи\ориентации крышек

1.9 Mb

Крышки насыпаются в верхний бункер, который имеет вибратор на нижнем лотке. Регулировка амплитуды вибрации позволяет менять количество крышек добавляющихся в узел ориентации (Основной круглый танк ориентатора, расположенный под верхним бункером) Основной круглый бак ориентатора крышек имеет свой вибратор. Частота вибрации и форма этого бака такова, что при вибрации крышки начинают двигаются вверх. На стенках с внутренней стороны имеется винтовая полочка, и крышки начинают по спирали двигаться вверх, вдоль стенок по полочке все выше и выше. На полочке имеются специальные выступы, которые сталкивают крышки, которые ориентированы "неправильно" и пропускают только "правильно" ориентированнные крышки. Правильно ориентированные крышки, дошедшие до самого верха, собираются в направляющую, которая собирает очередь ориентированных крышек и доводит их вниз к узлу надевания на горловину. Проезжающая по конвейеру бутылка захватывается боковыми ремнями укупорочной машины и горловиной снимает крышку с узла выдачи крышек на конце направляющей. Наклонная цепь, проходящая прямо над крышкой слегка вдавливает крышку на горловину. Боковые ремни проводят бутылку так, что крышка проходит между 4 парами роликов, которые, вращаясь, закручивают крышку. Укупоренная бутылка выходит из машины

Возможная дополнительная комплектация.

	Замена стандартного бункера на больший, объемом 110 л
	Направляющие для установки крышек другого размера
	Исполнение корпуса укупорочной машины из нержавеющей стали
	Роторный ориентатор пробок вместо вибрационного
	Усиленная напольная стойка с роликами
	Конвейер, длина 3 м, ширина цепи 120 мм, электрический привод

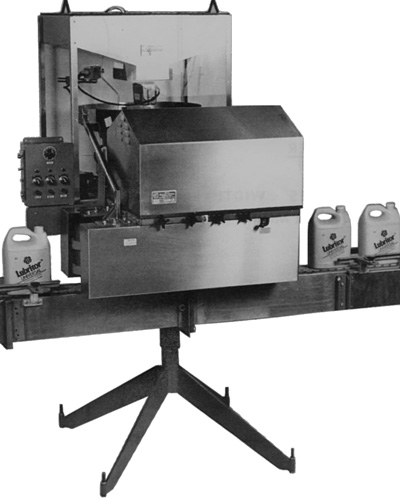

PERL SCF-200 - Автоматическая укупорочная машина для пресс-крышек.

Машины PERL Packaging Systems Серии SCF-200 предназначены для автоматической укупорки круглых или плоских бутылок, банок или канистр пресс-крышками, диаметром до 70 мм, производительностью до 10000 бутылок в час.

PERL SCF-200 — автоматическая машина для укупорки бутылок или банок пресс-крышками. Машина линейного типа позволяет автоматически выбирать, ориентировать, устанавливать на горловину бутылок или банок и впрессовывать крышки на разнообразную круглую и плоскую тару. Машина оборудована бункером для загрузки крышек устройством для ориентации крышек и направляющими для подачи крышек, соответствующего размера. (Возможна комплектация сменными направляющими крышек для работы с крышками другого размера). Укупорочная машина устанавливается позади существующего конвейера, т.ч. укупорочный узел располагается над конвейером. Машина оборудована телескопической стойкой и может менять высоту для подстройки к высоте бутылок или банок (возможен электропривод регулировки машины по высоте). Машина оборудована боковыми ремнями, которые удерживают тару в процессе укупорки и имеют регулируемый по скорости привод для совмещения со скоростью движения конвейера. Боковые ремни имеют регулировку по ширине для подстройки к диаметру бутылок или банок от 2,5 до 18 см. Вдавливание крышек производится с помощью гладкой верхней пластиковой цепи, имеющей наклонное расположение и регулировку скорости для синхронизации со скоростью движения конвейера. Все металлические узлы оборудования, контактирующие с крышками, а также боковые щитки и ограждения, изготовлены из нержавеющей стали для предохранения от коррозии и быстроты очистки. В зависимости от типа и размера крышек, машина может иметь скорость укупорки пресс-крышками до 180 банок в минуту

Электропитание: 220 В, 50 Гц, 1-фазного тока. Зона укупорки имеет ограждение щитками из нержавеющей стали.
Габариты машины: Длина 0,9 м, Глубина 1,1 м, Высота 2,0 м. Вес: 490 кг.

Возможная дополнительная комплектация.

	Направляющие для установки крышек другого размера
	Усиленная напольная стойка с роликами
	Исполнение корпуса укупорочной машины из нержавеющей стали
	Бункер крышек, емкостью 110 л, вместо стандартного

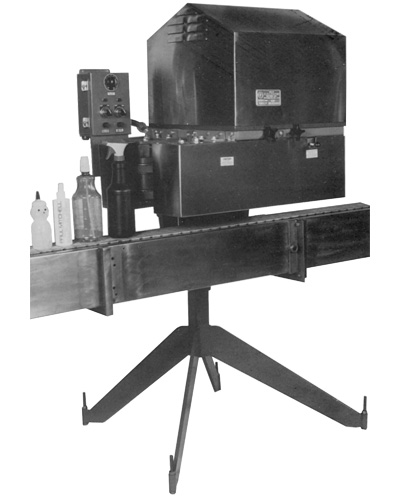

PERL CT-F - Автоматический узел для закручивания крышек.

Машины PERL Packaging Systems Серии CT-F предназначены для автоматического закручивания предварительно установленных крышек на бутылках и банках разнообразной формы (круглой и прямоугольной) закручивающимися. Возможно закручивание триггеров (курковых распылителей). Укупорочный узел устанавливается сзади существующего конвейера и занимает площадь 90 х 100 см. Машина оборудована телескопической стойкой и может менять высоту для подстройки к высоте бутылок или банок (возможен электропривод регулировки машины по высоте).

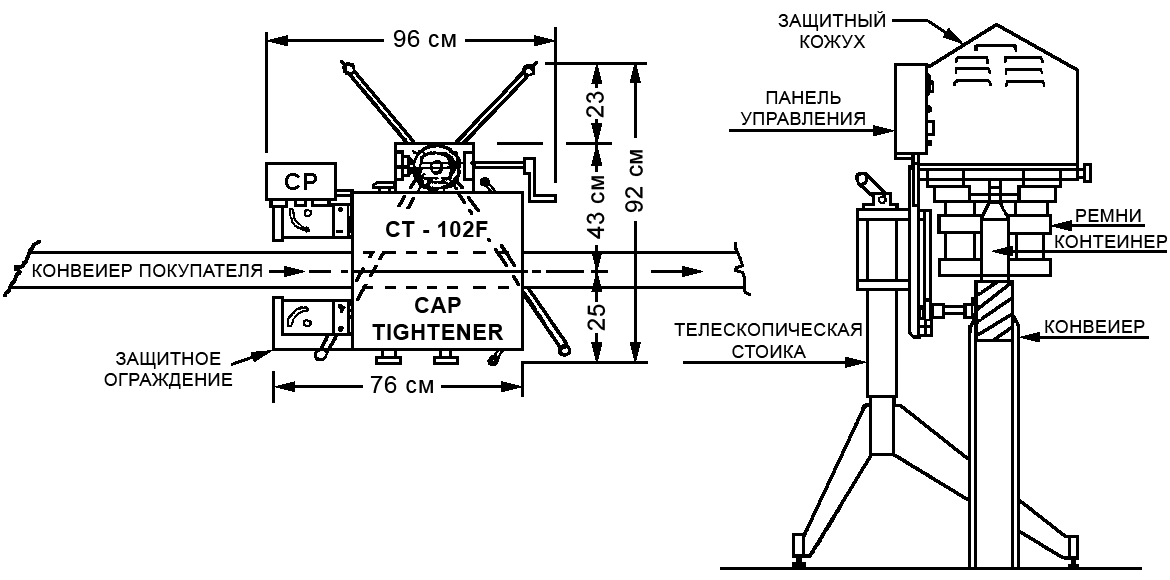

		PERL CT-F – автоматическая установка для закручивания крышек на бутылки и банки. Машина линейного типа позволяет автоматически закручивать крышки диаметром от 18 до 58 мм, предварительно установленные на горловину тары. Укупорочная машина устанавливается позади существующего конвейера, т.ч. укупорочный узел располагается над конвейером. Машина оборудована телескопической стойкой и позволяет регулировать высоту для подстройки к высоте бутылок от 5 до 35 см (может быть увеличено). Регулировка по высоте может иметь моторизованный привод. Машина оборудована боковыми ремнями, которые удерживают тару в процессе укупорки и имеют регулировку по ширине для подстройки к диаметру банок от 2,5 до 18 см. Машина имеет 2, 3 или 4 пары шпинделей с укупорочными роликами, положение и скорость вращения которых регулируется. Количество шпинделей определяется типом и размером крышки, а так же требуемой скоростью. Проезжающая по конвейеру бутылка захватывается боковыми ремнями укупорочной машины. Наклонная цепь, проходящая прямо над крышкой слегка вдавливает крышку на горловину. Боковые ремни проводят бутылку так, что крышка проходит между парами роликов, которые, вращаясь, закручивают крышку. Боковые ремни и наклонная цепь имеют регулировку скорости для совмещения со скоростью движения конвейера. Все металлические узлы оборудования, контактирующие с крышками, а также боковые щитки и ограждения, выполнены из нержавеющей стали для предохранения от коррозии и быстроты очистки. Электропитание: 220 В, 50 Гц, 1-фазного тока. Зона укупорки имеет ограждение щитками из нержавеющей стали. Габариты машины: Длина 0,9 м, Глубина 1,0 м, Высота 1,7 м. Вес: 350 кг. Model CT-102F  2 пары укупорочных роликов Model CT-103F  3 пары укупорочных роликов Model CT-104F  4 пары укупорочных роликов Возможная дополнительная комплектация. Исполнение корпуса укупорочной машины из нержавеющей стали Усиленная напольная стойка с роликами Конвейер, длина 3 м, ширина цепи 120 мм, электрический привод
1.4 Mb
