LAZAR LCC-70 (LCC-89 и LCC-120) .
Автоматическое укупорочное оборудование для закручивания крышек большого диаметра

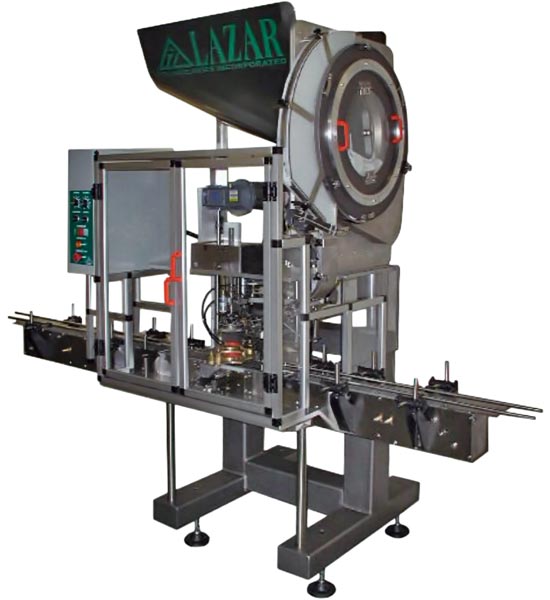

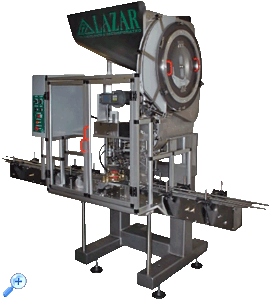

LAZAR LCC-70/120 - Автоматическое  укупорочное оборудование для укупорки бутылок и банок разнообразных размеров и формы закручивающимися крышками, диаметром от 13 до 120 мм с производительностью - до 60 крышек в минуту



  2.9 Mb



  2.3 Mb

Автоматическое универсальное укупорочное оборудование, производства LAZAR Technologies, Inc., USA, предназначено для укупорки бутылок или банок разнообразных размеров и формы закручивающимися крышками. Модели LCC линейного типа позволяют автоматически выбирать из бункера, ориентировать, устанавливать и закручивать крышки большого диаметра с заданным закручивающим усилием. Минимальный диаметр крышек составляет 13 мм. Максимальный диаметр крышек для модели LCC-70 составляет 70 мм (для моделей LCC-89 и LCC-120, соответственно 89 и 120 мм). Высота крышек до 35 мм. Возможна адаптация под конкретные условия задачи.

Машины оборудованы роторным устройством выборки и ориентации крышек, не использующими сжатого воздуха и не требующими регулировок, а так же узлом установки крышек на горловину тары. Скорость работы укупорочных автоматов LCC может достигать до 60 крышек в минуту. Защита от подачи крышек при отсутствии тары. Возможна комплектация машины блоком обработки крышек паром, включающий парогенератор, и подогреваемыми направляющими крышек.

Укупорочные машины LAZAR LCC комплектуются конвейером длиной 210 – 240 см, с цепью из термопластика Delrin, шириной 114 мм, регулируемыми направляющими и регулировкой скорости движения. Автоматы оборудованы телескопической стойкой и могут менять высоту для подстройки к высоте укупориваемой тары (возможен электропривод регулировки машины по высоте). Дополнительно укупорочная машина может быть укомплектована напольным бункером для автоматической загрузки ориентатора крышками. Электрическое питание 220 В, 50 Гц 1-фазного тока или 380 В 50 Гц 3-фазного тока. Потребление сжатого воздуха около 2,4 л/сек при давлении 6 Атм. Машины имеют надежную, проверенную временем конструкцию, обеспечивающую многолетнюю бесперебойную работу. Быстрые и простые регулировки не требуют применения инструментов. Оборудование имеет гарантию 1 год.

Корпус укупорочной машины изготовлен из антикоррозийной стали с двухслойным покрытием краской Steel-It со стальным пигментом. (Возможно изготовление рамы из нержавеющей стали.) Части, контактирующие с крышками, выполнены из нержавеющей стали и других материалов, разрешенных FDA для использования на пищевых и фармацевтических производствах. Электрические компоненты управления машиной собраны в шкафах, выполненных в стандарте NEMA4. Блок управления оборудован кнопками включения/выключения узлов машины, регуляторами скорости каждого мотора и кнопку экстренной остановки. Привод узлов осуществляется TEFC и TENV-моторами с регулировкой скорости. Ограждение из прозрачного пластика Lexan имеет блокировки, отключающие питание машины при открывании. Машина комплектуется сменными дисками ориентатора, укупорочными головками и узлами захвата тары, выполненными по индивидуальному заказу.

Роторный ориентатор крышек, диаметром 66 см, LCS-26, в комплекте с бункером крышек, емкостью около 100 литров.

Сверху укупорочной машины установлен роторный ориентатор крышек, диаметром 66 см, LCS-26, в комплекте с бункером крышек, емкостью около 100 литров. Скорость ориентирования и выборки крышек автоматически контролируется фотодатчиком укупорочной машины. Переход на другие крышки осуществляется с помощью сменных дисков.



Степень закручивания крышки контролируется регулируемой муфтой сцепленияОтсутствие тары блокирует передачу крышки в укупорочную головку

Степень закручивания крышки контролируется регулируемой муфтой сцепления. Отсутствие тары блокирует передачу крышки в укупорочную головку.
Прозрачное ограждение позволяет оператору видеть процесс работы машины, предупреждать возможные проблемы и избегать остановок.

Конструкция направляющих крышек позволяет выполнять быстрый переход на другой типоразмер крышек с помощью комплекта сменных частей.

Конструкция направляющих крышек и всего узла ориентации, выборки и подачи крышек позволяет выполнять быстрый переход (около 10 минут) на другой типоразмер крышек с помощью комплекта сменных частей. Фотодатчик поддерживает достаточный запас готовых к установке крышек на горловину тары.



Датчик регистрации банки активизирует передачу крышки из направляющих в укупорочную головку, которая удерживает крышку с помощью пневматического охватывающего устройства.

Датчик регистрации банки активизирует передачу крышки из направляющих в укупорочную головку, которая удерживает крышку с помощью пневматического охватывающего устройства. Банка позиционируется под дозировочной головкой индивидуальным захватом и удерживается от вращения при опускании шпинделя и закручивания крышки.



Тара поступает в укупорочную машину по конвейеру в произвольном порядке и активизирует триггерный механизм, который инициирует передачу крышки из направляющих в укупорочную головку и позволяет очередной банке зайти под укупорочную головку, где банка фиксируется индивидуальными захватами. Отсутствие тары блокирует передачу крышки в укупорочную головку. Триггер поступления банки активизирует пневматическое устройство удержания крышки в укупорочной головке, которая опускается на горловину банки и закручивает крышку с заданным закручивающим усилием. Укупорочная головка поднимается, укупоренная банка освобождается и выводится конвейером укупорочной машины из зоны закручивания крышек. При снижении запаса ориентированных крышек в направляющих, фотодатчик активизирует работу устройства ориентации и выборки крышек и останавливает при пополнении их запаса. Конструкция машины позволяет выполнять быструю смену типоразмера крышек без использования специальных инструментов.

ЗАМЕЧАНИЕ: Стоимость машины включает один комплект сменных частей для работы с одним типоразмером крышек.

Возможная дополнительная комплектация

маркированный список

Комплект запасных частей на 1 год эксплуатации машины.

маркированный список

Комплектация машины для работы справа налево.

маркированный список

Увеличение длины конвейера.

маркированный список

Датчик заполнения выходного участка конвейера с устройством остановки подачи тары в машину.

маркированный список

Датчик заполнения входного участка конвейера с устройством звукового и светового предупреждения.

маркированный список

Устройство разделения тары (может требоваться для мелкой тары или в случае ее сложной формы).

маркированный список

Крышка верхнего бункера ориентатора (прозрачный пластик Lexan, толщиной 9,5 мм).

маркированный список

Взрывобезопасное исполнение в стандарте NEMA-7.

маркированный список

Дополнительная кнопка экстренной остановки.

маркированный список

Верхний выносной световой индикатор состояния установки.

маркированный список

Подогреваемые направляющие крышек.

маркированный список

Увеличение высоты рамы укупорочной машины.

маркированный список

Направляющие крышек для обработки крышек паром.

маркированный список

Узел установки крышек на горловину с возможностью обработки паром.

маркированный список

Генератор сухого пара в стандартной конструкции, мощностью 30 кВт.

маркированный список

Генератор сухого пара, изготовленный из 316 нержавеющей стали, мощностью 30 кВт.

маркированный список

Покрытие корпуса машина ПВХ-Пластизолом, 40 – 60 mils.

маркированный список

Изготовление электрических шкафов из пластика или нержавеющей стали в стандарте NEMA-4X.

маркированный список

Комплектация электрическими моторами (3 шт) и редукторами, пригодными для мойки из шланга.

маркированный список

Специальное усиленное покрытие алюминиевых частей (Hard-Coat).

маркированный список

Изготовление корпуса машины из нержавеющей стали.

маркированный список

Изготовление ограждения машины из нержавеющей стали.

маркированный список

Напольный бункер-ориентатор крышек с подъемным конвейером, Model LAZAR LCES.

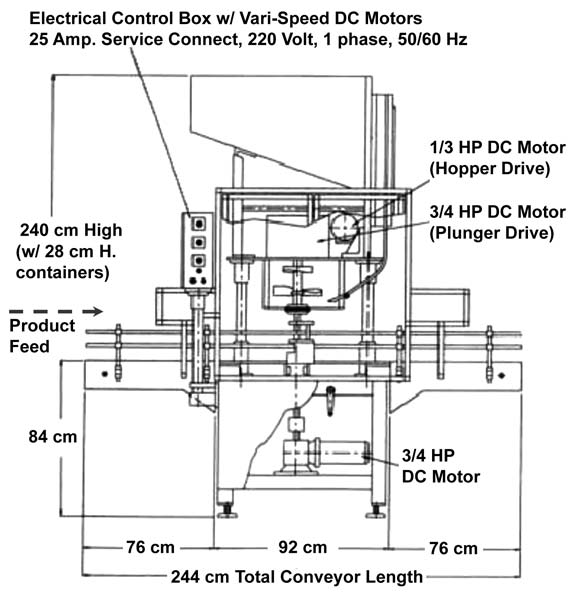

Габариты укупорочных машин
LAZAR LCC-70 / LCC-89 / LCC-120
(Машина укомплектована конвейером)
Электрическое питание 220 В, 50 Гц 1-фазного тока
или
380 В 50 Гц 3-фазного тока

Сжатый воздух: около 2,4 л/сек при давлении 6 Атм

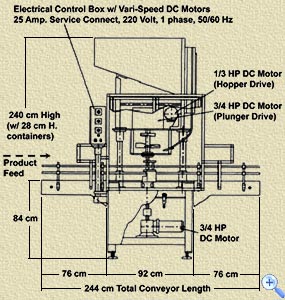

Схема узлов укупорочной машины LAZAR LCC-70 / LCC-89 / LCC-120

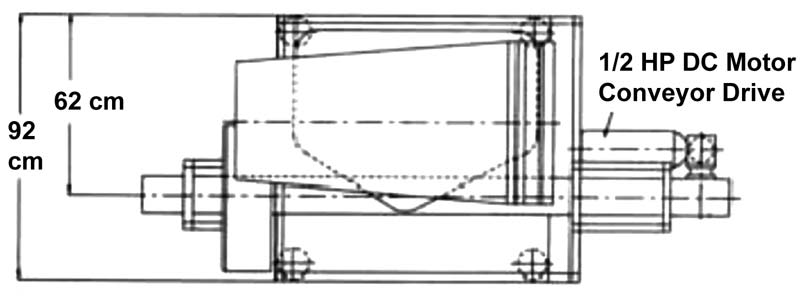

Габариты укупорочных машин LAZAR LCC-70 / LCC-89 / LCC-120
