Дозировочная машина Crandall International
KN4-10-LRD.

 Дозировочная машина KN4-10-LRD - предназначена для весового дозирования жидких и вязких веществ в тару объемом от 1 до 11 литров. Машина оборудована 4 дозировочными головками с нижними затворами отсечения подачи дозируемого продукта (отсутствие капель). Головки имеют оптимальный размер и тип, в соответствии с дозируемым продуктом и тарой. Дозатор оборудован механическими весами и блоком пневматической логики, синхронизирующим работу узлов. Машина пригодна для дозирования продуктов питания, химикатов и нефтепродуктов с вязкостью вплоть до 3000 cps. Возможна комплектация машины для дозирования продуктов с вязкостью до 500000 cps. Манипулятор одновременной загрузки пустой тары на все весовые платформы. В стандартном исполнении машина имеет части, контактирующие с жидкостью, выполненные из стали и латуни. По заказу, они могут быть выполнены из других материалов (нержавеющая сталь, титан и другие).

Тара: Дозирование может производиться в любую тару, которая может самостоятельно вертикально стоять, имеет сечение не менее 9 х 9 см и не более чем 19 х 20 см. Максимальная высота тары — 30 см. Тара должна иметь диаметр горлышка не менее 2 см. Максимальный вес заполненного контейнера: 11 кг.

Производительность: Приведена для воды, подаваемой в дозировочную машину под действием гравитации из резервуара, расположенного на высоте 3 м. Тара имела диаметр горлышка 65 мм. Машина управлялась одним оператором.

Емкость контейнера, (литры) Производительность, Конт. в час
1,0 1800
4,0 1200
10 850

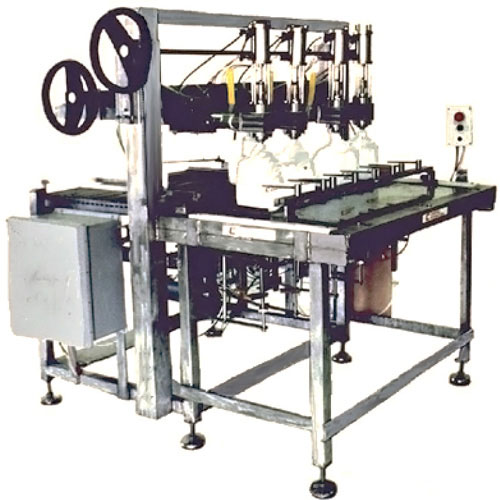

Crandall International KN4-10-LRD Дозировочная машина, оборудованная 4 дозировочными головками, для весового дозирования в тару от 1 до 11 литров Описание работы: Машина обслуживается одним оператором. Оператор помещает 4 пустых контейнера на загрузочные платформы и нажимает на кнопку старта дозирования. Манипулятор загрузчика перемещает пустые контейнеры на дозировочные платформы и сталкивает контейнеры, заполненные в предыдущем цикле, на выходной конвейер. Дозировочные платформы поднимаются, т.ч. дозировочные головки оказываются внутри горлышек. Дозировочные головки открываются и начинается дозирование. За время дозирования, оператор устанавливает следующие пустые контейнеры на загрузочные платформы. По достижению заданного веса, каждая дозировочная станция закрывает дозировочную головку и опускает дозировочную платформу вниз. По окончании дозирования всеми четырьмя головками, оператор нажимает кнопка старта следующего цикла, машина загружает установленные пустые и сталкивает на конвейер заполненные контейнеры. И так далее. Заполненные контейнеры выстраиваются в одну линию.

Стандартный роликовый конвейер машины может быть оснащен взрывобезопасным электромотором, позволяющим быстрее освобождать машину от заполненных контейнеров. Дозируемый продукт может поступать в машину, как под действием гравитации, так и с помощью насоса при максимальном давлении: 2,8 Атм.

Механизм и точность взвешивания: Машина оборудована механическими взвешивающими устройствами и блоком пневматической логики, синхронизирующим работу узлов. Точность дозирования: 0,5%. При необходимости увеличить точность дозирования до 0,2% машина может быть укомплектована системой понижающей скорость разлива в конце дозы. (Такая система не рекомендуется для контейнеров емкости менее 8 литров).

Установка и условия работы: Дозировочная машина поставляется с завода собранной и может быть легко установлена на месте персоналом покупателя. Машина требует только подключения к линии сжатого воздуха (300 литров в минуту при давлении 5,6 Атм.), источнику дозируемого продукта и линии электропитания. Уровень шума не превышает 20 dB.

Безопасность: Машина имеет взрывобезопасное исполнение. Машина имеет кнопку экстренной остановки, прерывающую ее работу в случае нештатной ситуации.

Габариты машины в упаковке: 200 х 200 х 200 см. Вес в упаковке: 1350 кг.

Дополнительная комплектация:

маркированный список

Контактирующие с продуктом части из 316 нержавеющей стали

маркированный список

Рама из нержавеющей стали

маркированный список

Электропривод (взр.безопасн) выгрузки заполненных контейнеров (вместо стандартного).

маркированный список

Система понижающая скорость разлива в конце дозы для повышения точности

маркированный список

Система медленного старта дозирования

маркированный список

Устройство удаления паров

Организация работ на дозировочной машине
Crandall International KN4-10-LRD.

Для получения максимальной производительности на дозировочной машине KN4-10-LRD, рекомендуется следующая схема организации работ:

Схема организации работ с дозировочной машиной Crandall International KN4-10-LRD

Обозначения

1. Дозировочная машина KN4-10-LRD
2. Гравитационный роликовый конвейер
3. Наклонный стол с направляющими для пустых коробок
4. Оператор дозировочной машины
5. Складирование коробок с пустыми канистрами
6. Оператор укупорочной машины CWDR-25
7. Рабочий укладчик заполненных и укупоренных канистр в коробки
8. Укладка готовой продукции на поддоны и складирование.

Описание работы:

Для организации работы рекомендуется использовать 3 рабочих.

Коробки с пустыми канистрами располагаются на площадке (5). Оператор дозировочной машины (4) вынимает пустые канистры из коробок, выставляет их на дозировочную машину (1), а пустые коробки на длинный стол (3) для проталкивания коробок к зоне затарки коробок (7). После завершения дозирования, полные канистры двигаются на гравитационный роликовый конвейер, где оператор укупорочной машины (6) устанавливает и закручивает крышки на канистры. Укладчик готовой продукции (7) берет пустые коробки с наклонного стола (3) и укладывает в них канистры. Коробки с готовой продукцией укладываются им на поддоны (8).

Crandall International Inc

Дополнительную информацию об оборудовании  Crandall International, Inc можно посмотреть на сайте  www.crandall.ru
