UniVersal R-320/322. Автоматическое
оборудование для нанесения
самоклеящихся этикеток на круглые и квадратные упаковки.
Модель UniVersal R-320 / R-322 --
автоматическая этикетировочная машина линейного типа
для нанесения одной самоклеящейся этикетки на круглые и квадратные
бутылки или банки. На базе этих моделей могут быть предложены модели для
наклеивания нескольких этикеток.
 |
|
 |

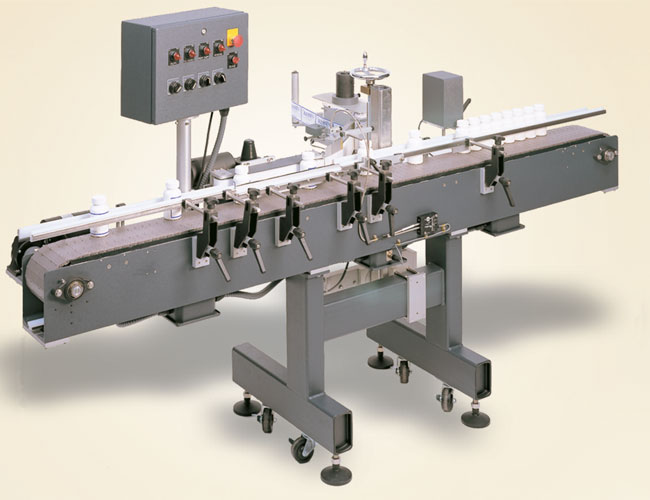

| UniVersal R-320 |
|

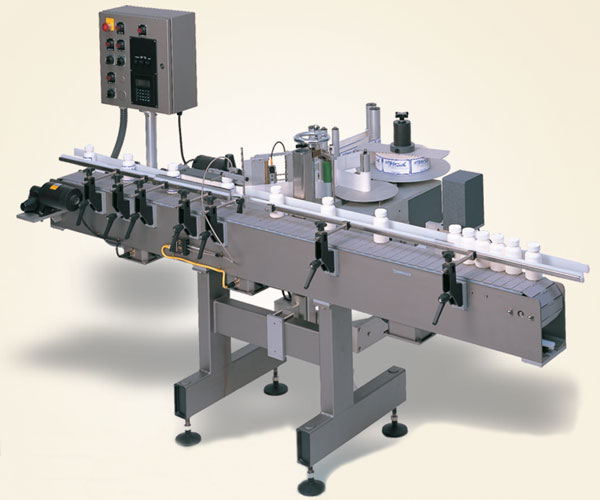

UniVersal R-322 |
Стандартная
комплектация этикетировочной машины включает:
 |
Конвейер с регулируемой
скоростью движения, длиной 1,8 / 2,4 метра и шириной конвейерной
ленты 15,2 см. (*) |
|
|
Автоматический аппликатор: L-15
(**) (Модель R-320) с электродвигателем постоянного тока; SL-2000
(Модель R-322) с шаговым двигателем и цифровой системой управления |
|
|
Разделитель бутылок или банок |
|
|
Система проворачивания бутылки с шириной ремня 5 или 10 см. и длиной 38 см, которая обеспечивает возможность нанесения этикеток до 25 см длиной (*) |
|
|
Вертикальная регулировка нанесения этикеток |
|
|
Фотоэлектронный датчик |
|
|
Блок управления смонтирован в корпусе стандарта NEMA 12 |
|
|
Рама с роликами |
Примечание:
(*) – Ширина конвейера и максимальные
размеры этикеток могут быть увеличены (дополнительная комплектация).
Кроме того, аппликатор этикеток может быть укомплектован принтером для
впечатывания дополнительной информации на этикетки.
(**) – Автоматическая система R-320 может быть укомплектована
аппликатором SL-1000 с приводом от шагового двигателя для увеличения
точности наклейки этикеток и производительности до 200 упаковок в
минуту.
Спецификация:
| Модель |
R-320 |
R-322 |
Модель |
R-320 |
R-322 |
Используемый аппликатор
самоклеящихся этикеток |
L-15 |
SL-2000 |
Принтер Hot Stamp
(Доп. возможность) |
UniVersal
С-205 |
Norwood
RS1100 |
| Макс. Производительность, шт/мин. |
100 |
250 |

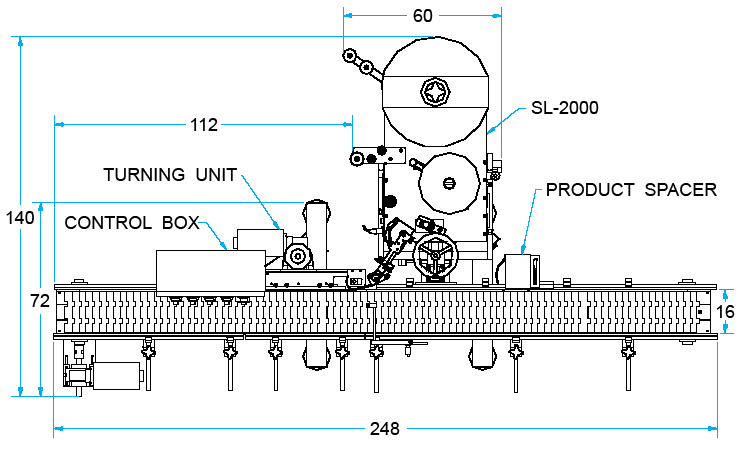

Длина установки, см |
183 |
248 |
| Макс. Производительность, м/мин. |
30.5 |
76 |
Ширина установки, см |
106 |
140 |
| Диапазон ширины этикеток, мм |
12 -165(*) |
12-155(*) |
Высота установки, см |
117 |
150 |
| Внутренний диаметр
рулона, мм |
76 |
76 |
Масса, кг |
227 |
250 кг |
| Макс. Диаметр рулона, мм |
300 |
400 |
|
|
|
Дополнительная комплектация:
 |
Замена аппликатора L-15 на SL-1000
(для UniVersal R-320) |
|
|
Устройство автоматической
коррекции скорости наклейки (Shaft Encoder), для SL-1000 и SL-2000 |
|
|
Счетчик упаковок |
|
|
Выносной индикатор малого остатка
этикеток (Световой или Звуковой) |
|
|
Станция прокрутки бутылок длиной
61 см, шириной ремня 5 или 10 см, в замен стандартной |
|
|
Принтер для печати маркировки на
этикетках
C-205, включая
крепеж |
|
|
Принтер для печати маркировки на
этикетках RS-1100, включая крепеж и электронный интерфейс |
|
|
Датчик прозрачных этикеток (для
аппликаторов SL-1000 или SL-2000) |
|
|
Изготовление рамы из нержавеющей
стали |
|
|
Вращающийся стол подачи бутылок
диаметром 90 см |
|
|
Вращающийся стол аккумуляции
бутылок диаметром 90 см |
|
|
Возможно изменение длины конвейера
установки, комплектация вращающимися столами подачи и аккумуляции
бутылок |
 |
|
 |
| R-320 |
|
R-322 |
