Полуавтоматическое оборудование NORLAND Серии BW
для Мойки оборотных 10 - 25 литровых бутылей.

Полуавтоматические модели Norland BW-150 и BW-300, производства NORLAND Int'l, USA,  предназначены для мойки, дезинфекции и споласкивания оборотных 10 – 25 литровых бутылей. Производительность машин составляет до 150 и 300 бутылей в час соответственно. Для работы с максимальной производительностью требуется только один оператор. Возможна модификация машин (40 секундный цикл мойки), когда они имеют производительность 200 и 400 бутылей в час. Все оборудование удовлетворяет стандартам NSF, IBWA и Water Quality Association.

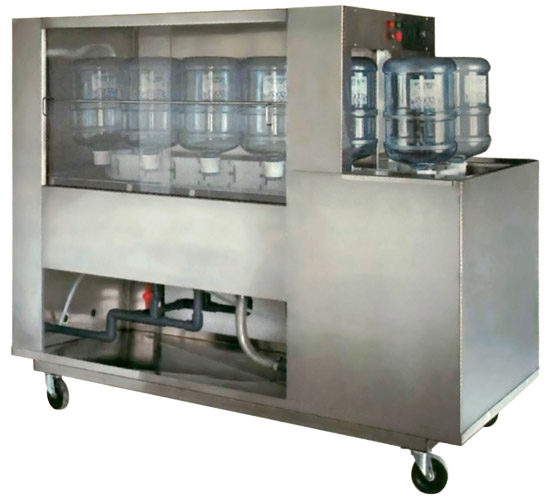

Norland BW-150 - Машина для мойки 10 -- 20 литровых бутылей



   2.9 Mb



Каждые 20 секунд оператор устанавливает в машину по 2 бутыли вверх дном, помещая горловины в приемники бутылей. Когда начинается процесс мойки, бутыли автоматически помещаются конвейером в каждой секции в положения над соплами, струи из которых обмывают бутылки соответственно моющим, дезинфицирующим растворами или чистой водой изнутри и снаружи.

Во время процесса мойки, раствор моющего средства под большим давлением впрыскивается внутрь бутылей, в то время как дополнительные наружные струи обмывают бутыли снаружи, создавая "эффект вращения" для тщательной мойки бутылей и обрабатывая их внешнюю сторону.

После окончания цикла мойки, конвейер проворачивается и помещает бутыль в зону дезинфекции. Во время этого цикла, дезинфицирующий раствор разбрызгивается внутри и снаружи бутылей струями высокого давления, что вращает бутыли для выполнения тщательной дезинфекции.

На третьей и последней стадии, для завершения процесса мойки бутылей, они направляются в зону споласкивания, где чистая вода омывает их под большим давлением. При этом первые 5 секунд фазы споласкивания производится впрыск воды, затем следует перерыв в течение 5 секунд, позволяющий воде стечь, затем идет повторный впрыск воды в течение 5 секунд. Остальное время отведено для вытекания воды. Это, с одной стороны, снижает расход воды на споласкивание, а с другой стороны обеспечивает максимальную чистоту бутылей на выходе из оборудования.

Машины NORLAND Серии BW имеют два бака, объемом по 115 литров, предназначенных для моющего и дезинфицирующего растворов. Насосы рециркуляции, выполненные из нержавеющей стали, обеспечивают подачу растворов в секции мойки и дезинфекции из соответствующих баков, чем достигается значительное снижение расхода воды и химикатов. При включении моечная машина автоматически заполняет баки водой до заданного уровня. Каждый бак оборудован регулятором уровня воды и в процессе работы нет необходимости следить за уровнем воды в баках – машина автоматически пополняет баки водой по мере необходимости. Температура моющего раствора поддерживается на заданном уровне (около 60°С) нагревательными элементами, которые управляются цифровым контроллером.

Моющее и дезинфицирующее средства добавляются в машину в определенном объеме через боковые отводы. Эта операция предельно проста и может выполняться персоналом любого уровня подготовки. Машины позволяют использовать различные химикаты для мойки и дезинфекции бутылей.

Расход воды: около 95 литров на 100 бутылок. Энергопотребление: 8 кВт/час.



Norland BW-150 (150 бут/час) Norland BW-300 (300 бут/час)
Высота, см 180 193
Ширина, см 86 107
Глубина, см 208 280
Масса, кг 500 760



Norland BW-60.
Оборудование для мойки 10 -- 20 литровых бутылей.

СХЕМА РАБОТЫ BW-60

Схема зон мойки Norland BW-60 - машины для мойки 10 -- 20 литровых бутылей

1. Поступление бутылей и станция споласкивания
2. Станция моющего средства
3. Станция дезинфекции

Norland BW-60 - Машина для мойки 10 -- 20 литровых бутылей



   2.9 Mb



NORLAND BW-60 – полуавтоматическая машина, осуществляющая мойку, дезинфекцию и споласкивание оборотных бутылей, емкостью 10 – 25 литров. Производительность машины составляет 60 бутылей в час. Для работы с максимальной производительностью требуется только один оператор. Возможна модификация, при которой машина, используя 40 секундный цикл мойки, имеет производительность 70 бутылей в час. Модель NORLAND BW-60, несмотря на компактные габариты, осуществляет в полном объеме все операции мойки бутылей: мойку, дезинфекцию и споласкивание, но по сравнению с моделью BW-150 имеет меньшую производительность и цену.

Каждые 60 секунд оператор устанавливает в машину по 1 бутыли вверх дном, помещая горловину в приемник бутылей. Когда начинается процесс мойки, бутыли автоматически помещаются каруселью в каждой секции в положения над соплами, струи из которых обмывают бутылки соответственно моющим, дезинфицирующим растворами или чистой водой изнутри и снаружи.

Во время процесса мойки, раствор моющего средства под большим давлением впрыскивается внутрь бутыли, в то время как дополнительные наружные струи обмывают бутылку снаружи, создавая "эффект вращения" для тщательной мойки бутылей и обрабатывая их внешнюю сторону.

После окончания цикла мойки, карусель поворачивается и помещает эту бутыль в зону дезинфекции. Во время этого цикла, дезинфицирующий раствор разбрызгивается внутри и снаружи бутылей струями высокого давления, что вращает бутыли для выполнения тщательной дезинфекции.

На третьей и последней стадии, для завершения процесса мойки бутылей, они направляются в зону споласкивания, где чистая вода омывает их под большим давлением. При этом первые 5 секунд фазы споласкивания производится впрыск воды, затем следует перерыв в течение 5 секунд, позволяющий воде стечь, затем идет повторный впрыск воды в течение 5 секунд. Остальное время отведено для вытекания воды. Это, с одной стороны, снижает расход воды на споласкивание, а с другой стороны обеспечивает максимальную чистоту бутылей на выходе из оборудования.

Машина NORLAND BW-60 имеет два бака, объемом по 60 литров, предназначенных для моющего и дезинфицирующего растворов. Насосы рециркуляции, выполненные из нержавеющей стали, обеспечивают подачу растворов в секции мойки и дезинфекции из соответствующих баков, чем достигается значительное снижение расхода воды и химикатов. При включении моечная машина автоматически заполняет баки водой до заданного уровня. Каждый бак оборудован регулятором уровня воды и в процессе работы нет необходимости следить за уровнем воды в баках – машина автоматически пополняет баки водой по мере необходимости. Температура моющего раствора поддерживается на заданном уровне (около 60°С) двумя нагревательными элементами, которые управляются цифровым контроллером.

Моющее и дезинфицирующее средства добавляются в машину в определенном объеме через боковые отводы. Эта операция предельно проста и может выполняться персоналом любого уровня подготовки. Машина позволяет использовать различные химикаты для мойки и дезинфекции бутылей.

Габариты (ВхШхГ): 198 х 81 х 81, см.

Расход воды: около 95 литров на 100 бутылок. Энергопотребление: 3,5 кВт/час.


Расходные материалы:

маркированный список Моющее средство (канистра 19 литров), для мойки до 12 000 бутылей
маркированный список Моющее средство (бочка 209 литров), для мойки до 120 000 бутылей
маркированный список Дезинфицирующий раствор (канистра 19 литров), для обработки до 16 000 бутылей
маркированный список Набор тестов для определения качества моющего и дезинфицирующих растворов
