 NORLAND SpectraPak
Автоматические линии бутылирования воды.

   Компания POTOMAC, являясь эксклюзивным представителем Norland Int'l, USA, предлагает полностью автоматические линии розлива воды в небольшие бутылки NORLAND SpectraPak. Линии SpectraPak предназначены для розлива воды в бутылки, емкостью 0,2 – 3,8 л. Возможна адаптация линии для розлива воды в 5-литровые бутылки. Компания NORLAND производит как отдельные машины, так и комплексные заводы для бутылирования негазированной воды, а также выполняет разработку промышленных систем очистки воды по химическому анализу воды заказчика. Полная комплектация линии SpectraPak-5000 может включать такие элементы, как вращающиеся столы подачи бутылок, автоматические машины для споласкивания бутылок, разлива в них воды, укупорки, нанесения этикеток, маркировки, а также автоматы выдува PET-бутылок и для групповой упаковки бутылок в термоусадочную пленку, в том числе с укладкой бутылок на поддоны. По мере развития бизнеса и роста объемов продаж бутылированной воды, имеется возможность легко добавить другие модули для повышения общей производительности системы. Производительность автоматической линии SpectraPak-5000 составляет 5000 бутылок в час, при емкости бутылок 0,5 л (4000 бутылок в час для бутылок 1 л и 3500 бутылок в час для 1,5-литровых бутылок). Оборудование рассчитано на ежедневную эксплуатацию по несколько смен в день и не требует высокой квалификации обслуживающего персонала. Все оборудование удовлетворяет стандартам NSF, IBWA и Water Quality Association.

  Автоматическая линия разлива воды NORLAND SpectraPack-5000





Стандартная комплектация автоматической линии NORLAND SpectraPak-5000

1.  48” Rotary Feed Table  – Стол подачи бутылок, 122см   5.  LC-5000 Автомат укупорки и этикетировки
2.  BR-5000 – Ополаскиватель   6.  DC-5000 Кодер
3.  BF-5000 – Дозировочная машина   7.  CT-5000 Автомат закручивания крышек
4.  24 Foot Conveyor – главный конвейер, 7,2 м.   8.  12”x12’ Конвейер аккумуляции бутылок (3,6 м х 30 см)

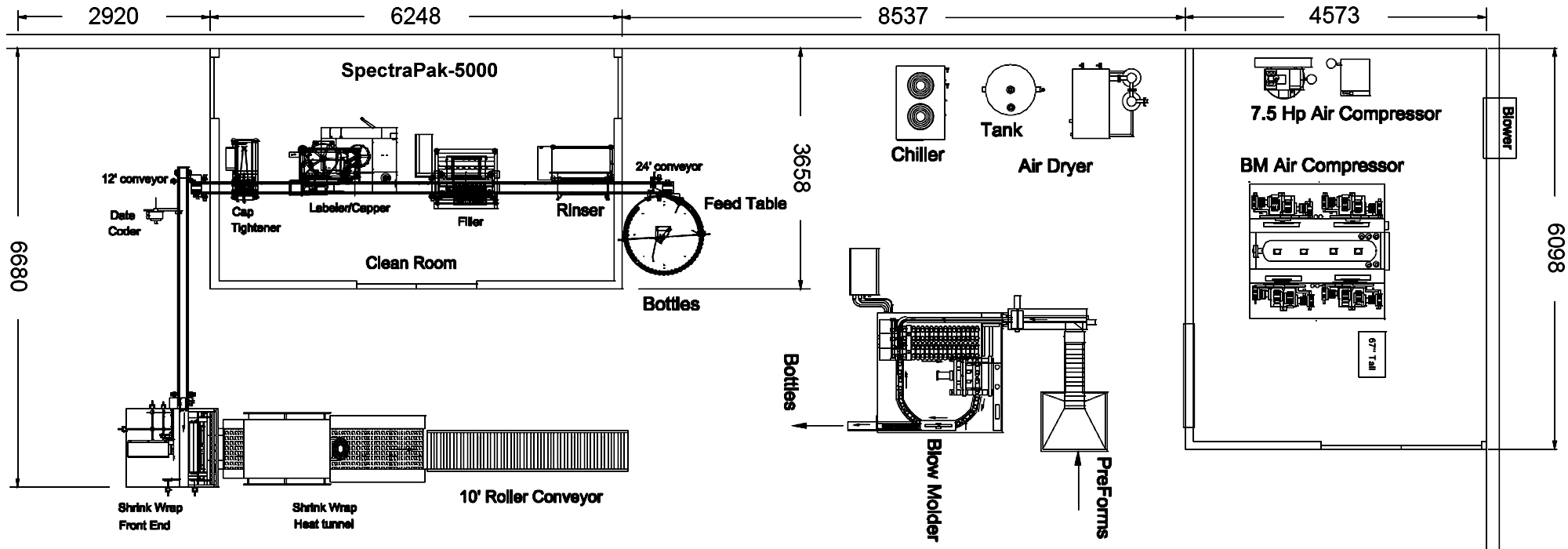

 Схема расположения оборудования завода бутылирования волы на базе автоматической линии NORLAND SpectraPak-5000

Кроме линии NORLAND SpectraPak-5000, завод укомплектован дополнительным оборудованием NORLAND Int’l.





Комплектация автоматической линии бутылирования воды
NORLAND SpectraPak-5000


1.  48” Rotary Feed Table – ротационный стол, диаметром 122 см, предназначен для подачи пустых бутылок на конвейер 24’ (7,2 м) автоматической линии розлива SpectraPak-5000. Выставленные на ротационный стол пустые бутылки создают некоторый запас, который без задержек может подаваться на конвейер автоматической линии бутылирования воды, что позволяет максимально использовать возможности оборудования. По конвейеру автоматической линии бутылки подаются к машинам автоматической линии для споласкивания, дозирования, укупорки и нанесения этикеток.

* Ротационный стол: позволяет загрузить автоматическую линию на полную мощность.

Ротационный стол позволяет загрузить автоматическую линию на полную мощность

1.5 Mb


2.  BR-5000 Bottle Rinser – автоматическая машина для споласкивания изнутри до 5000 бутылок в час. Автомат NORLAND BR-5000 является наиболее гибкой машиной споласкивания и идеально подходит для споласкивания бутылок, емкостью от 0,2 до 3,8 л. (может быть адаптирован для бутылок, емкостью до 5 л). Сначала бутылки точно автоматически позиционируются, затем манипулятор переворачивает их и помещает в зону мойки, где каждая бутылка тщательно очищается водой через индивидуальное сопло, вставленное в ее горлышко. После этого бутылки возвращаются на конвейер и двигаются далее на следующие операции (разлив, укупорка, и т.д.). В зависимости от размера тары, за один цикл работы машина споласкивает 9 – 12 бутылок. Микропроцессорный блок управления позволяет автоматически подстраивать скорость работы NORLAND BR к скорости всей линии бутылирования. Оптические датчики гарантируют точное поступление бутылок в машину и автоматически останавливают ее в случае прекращения поступления бутылок. Важной отличительной чертой машин этой серии является полная гибкость к форме и размеру бутылок. Смена тары не требует замены узлов оборудования, а весь процесс настройки машины занимает не более 10 минут.

* NORLAND BR-5000: впрыск воды производится внутрь каждой бутылки индивидуально.

Norland BR-5000 Bottle Rinser – автоматическая машина для споласкивания изнутри до 5000 бутылок в час

3.1 Mb


3.  BF-5000 Bottle Filler – автоматическая машина розлива воды в бутылки, производительностью до 5000 бутылок в час. Конструкция дозировочной машины рассчитана на ежедневную эксплуатацию по несколько рабочих смен и не требует высокой квалификации от обслуживающего персонала. Простые органы управления дозатором расположены на высоте глаз оператора для облегчения контроля процесса работы машины. Бутылки, поступающие в дозатор, пересчитываются парой оптических датчиков и фиксируются под дозировочными головками с помощью пневматических захватов. Этот механизм обеспечивает точное позиционирование бутылок под дозировочными головками, что исключает недолив или переполнение бутылок. Дозировочные головки обладают функцией защиты от дозирования в отсутствии бутылок. В зависимости от размера тары, за один цикл работы машина заполняет 9 – 12 бутылок. Дозировочная машина NORLAND BF-5000 рассчитана на дозирование воды в бутылки, емкостью от 0,2 до 3,8 л. (Дозатор может быть адаптирован для бутылок, емкостью до 5 л).

* NORLAND BF-5000: бутылки фиксируются под дозировочными головками с помощью пневматических захватов.

Norland BF-5000 Bottle Filler – автоматическая машина розлива воды в бутылки, производительностью до 5000 бутылок в час

3.5 Mb


4.  24 Foot Automatic Conveyor System – главный автоматический конвейер, длиной 7,2 м, перемещает пустые бутылки от вращающегося стола подачи к споласкивателю BR-5000, затем к дозировочной машине BF-5000. Далее заполненные бутылки перемещаются по конвейеру для укупорки, нанесения этикеток и маркировки. Затем главный конвейер выдает готовую продукцию на накопительный конвейер.

2.1 Mb


5.  LC-5000 Capper / Labeler – автоматическая система укупорки бутылок и нанесения на них самоклеящихся этикеток. В начале бутылки проходят узел разделения, который обеспечивает равные заданные промежутки между бутылками на конвейере, что позволяет аккуратно и точно устанавливать крышки на горловины бутылок. Отличительной особенностью системы NORLAND LC-5000 является комбинация двух функций: укупорки бутылок и наклейки этикеток, которые сразу выполняются одной машиной, используя одно вращательно-поступательное движение бутылок на конвейере. Оба модуля устанавливаются на одной и той же прочной раме и используют один источник электрического питания и сжатого воздуха, что позволяет снизить общую стоимость системы и сократить число комплектующих узлов.

* Машина NORLAND LC-5000 комплектуется большим загрузочным бункером, верх которого расположен на высоте около 122 см над уровнем пола для удобной загрузки крышек из коробок. Затем крышки поднимаются элеватором в верхний бункер, оборудованный ременным механизмом ориентации крышек, который обеспечивает бесшумную работу машины. Правильно сориентированные крышки передаются мягкими горизонтальными ремнями в направляющие крышек, надеваются на горловины поступающих бутылок и слегка закручиваются. Машина позволяет укупоривать бутылки крышками с плоским верхом или спортивного типа.

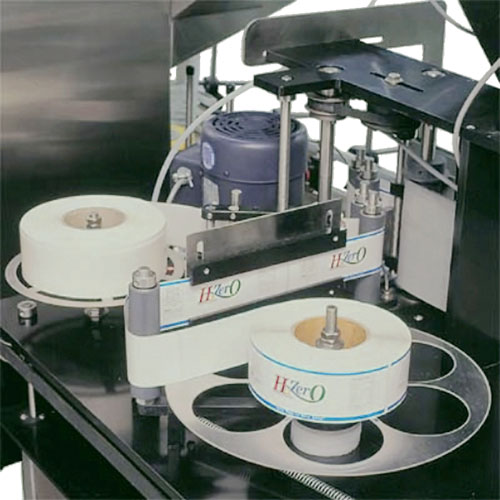

* Машина NORLAND LC-5000 оборудована одним аппликатором самоклеящихся этикеток. Для обеспечения высокой точности наклейки круговых этикеток используется надув кончика подаваемой этикетки струей сжатого воздуха. По мере продвижения бутыли по конвейеру через установку, бутылка проворачивается, и этикетка накручивается и приглаживается на бутылку.
В стандартной комплектации машина NORLAND LC-5000 рассчитана на работу с бутылками, емкостью от 0,2 до 2,0 л. (Машина может быть адаптирована для укупорки и нанесения этикеток на бутылки, емкостью до 5 л).
После выхода из системы, бутылки доставляются главным конвейером к установке окончательного закручивания крышек.



3.8 Mb

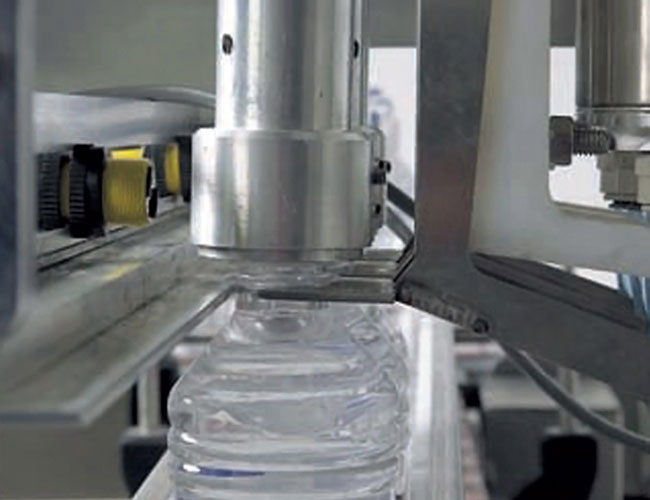

6.  CС-5000 Cap Cincher – автоматическая машина для закручивания крышек. Фотоэлектронный датчик регистрирует поступление очередных 3 бутылок, которые, затем, фиксируются захватывающим механизмом и удерживаются в процессе закручивания крышек. Фиксирующий механизм предотвращает вращение бутылок и компенсирует давление, прилагаемое шпинделями для исключения повышенного давления на цепь конвейера и износа его привода. Микропроцессорный блок управления позволяет машине автоматически подстраиваться к скорости конвейера и всей линии розлива. Закручивание крышек производится с одинаковым заданным усилием. Производительность машины составляет до 5000 бутылок в час. Машина может комплектоваться укупорочными головками для крышек различного размера и формы, в т.ч. для спортивных крышек.

Norland CС-5000 Cap Cincher – автоматическая машина для закручивания крышек

4.7 Mb


7.  DC-5000 Ink Jet Date Coding System – автоматический струйный принтер для маркировки бутылок (печать даты и другой буквенно-цифровой информации.



8.  12 foot x 12 inch Accumulation Conveyor – конвейер аккумуляции готовых бутылок. Длина конвейера 3,6 м. Ширина – 30 см. Конвейер аккумуляции позволяет собирать готовую продукцию и выполняет роль буфера.



Габариты и вес машин стандартной комплектации линии NORLAND SpectraPak-5000



Высота, см

Ширина, см Глубина, см   Вес,  кг.

48” Rotary Feed Table

137

124 135 115
BR-5000 Bottle Rinser 132 168 56 205
BF-5000 Bottle Filler 155 178 130 410

LC-5000 Capper / Labeler

180

135 53 190

LC-5000 Elevator

221

122 140 195

CС-5000 Cap Cincher

163

102 107 220
DC-5000 Ink Jet Date Coding System 97 71 71 65
12 foot x 12 inch Accumulation Conveyor 124 41 360 295
24 Foot Automatic Conveyor System 124 56 740 375



Дополнительная комплектация линий NORLAND SpectraPak-5000

маркированный список

5-Liter Bottle Adapter – комплект сменных узлов для адаптации линии NORLAND SpectraPak-5000 для розлива воды в 5-литровые бутыли. Производительность линии составляет 1200 5-литровых бутылок в час. Установка сменных частей занимает около 4 часов.

маркированный список

15 H.P. Commercial Air Compressor System – промышленная система подготовки сжатого воздуха, мощностью 11 кВт. Установка позволяет получать сжатый воздух давлением до 175 PSI (12 Атм.). Система укомплектована баком-ресивером, емкостью 300 л и фильтром/осушителем (эффективность 99.997%), производительностью до 590 литров сжатого воздуха в минуту. Вес установки 230 кг. Электропитание 220 В, 50 Гц, 1-фазного тока.

маркированный список

Standard Installation Kit – стандартный комплект комплектующих для установки полной линии бутылирования воды NORLAND SpectraPak-5000. Включает разъемы, муфты, соединительные трубы. Замечание: В связи с различием требований к электрическим соединениям и канализации, провода, сливная арматура и работа по подключению не включены в данный комплект.

маркированный список

Cleanroom Air Filtration and Pressurization System Model 1500 – система фильтрации воздуха и создания избыточного воздушного давления в чистой комнате. В соответствии с требованиями IBWA и US FDA, розлив питьевой воды должен производиться в так называемой чистой комнате (Clean Room). Система CR-1500 позволяет создавать достаточное количество очищенного воздуха для чистой комнаты, размером 6,0 х 3,6 м для размещения линии NORLAND SpectraPak-5000. Система укомплектована блоком фильтрации, высокопроизводительным воздушным вентилятором, системой разделения потока и подачи воздуха в 4 точки. Система обеспечивает обмен воздуха на уровне 1,5 раза в минуту.

маркированный список

Standard Test Equipment Package – стандартный комплект материалов и измерительного оборудования для контроля качества воды. Комплект позволяет выполнять:

* Контроль бактерий (включает инкубатор)       * Портативный озоновый колориметр
* Контроль хлоринов и хлоридов    * Измеритель проводимости воды
* Контроль жесткости воды    * Измеритель pH
маркированный список

Spare Parts Kit – комплект запасных частей SpectraPak-5000.

Выберите систему, соответствующую нуждам Вашего производства.

   Для тех, кто в настоящий момент интересуется полуавтоматической линией разлива воды в небольшие PET-бутылки, но хочет максимальной гибкости в будущем, комплекты оборудования NORLAND SpectraPak-3000 обеспечивают линейную модульную компоновку. Это позволяет начать бизнес именно с тех узлов линии бутылирования, которые необходимы для настоящего уровня производства. По мере развития бизнеса и роста объемов продаж бутылированной воды, имеется возможность легко добавить другие модули для повышения общей производительности и создания автоматической системы. Линии SpectraPak предназначены для розлива воды в бутылки, емкостью 0,2 – 3,8 л. Возможна адаптация линии для розлива воды в 5-литровые бутылки. Производительность автоматической линии SpectraPak-3000 "Complete" составляет 3000 бутылок в час, при емкости бутылок 0,5 л (2400 бутылок в час для бутылок 1 л и 1800 бутылок в час для 1,5-литровых бутылок). Предлагаемое оборудование производится в США американской компанией NORLAND Int’l. Оборудование рассчитано на ежедневную эксплуатацию по несколько смен в день и не требует высокой квалификации обслуживающего персонала. Все оборудование удовлетворяет стандартам NSF, IBWA и Water Quality Association.

Для того, чтобы помочь вам, мы подобрали пять различных модификаций, представленных ниже.

1.

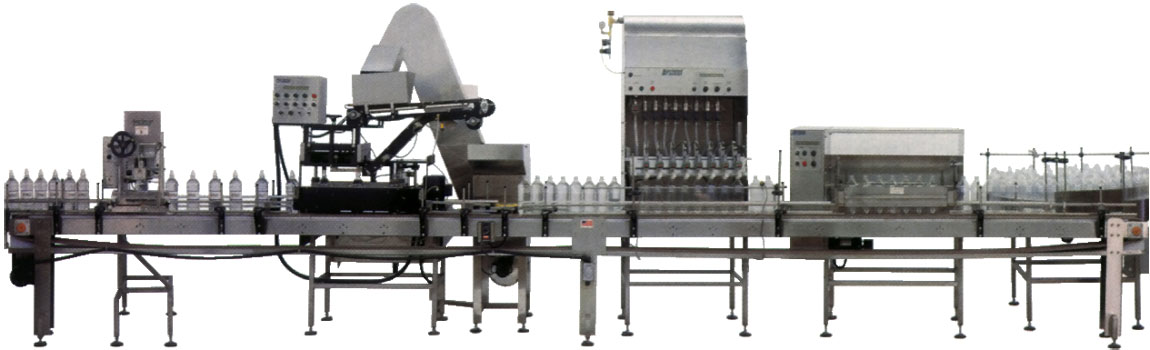

 SpectraPak-3000 "Complete" System
1. 48" Стол подачи бутылок в линию
2. BR-3000 Ополаскиватель
3. BF-3000 Дозировочная машина
4. 24' Конвейер
5. LC-3000 Машина укупорки и этикетировки
6. CС-3000 Автоматическое устройство закручивания крышек.
7. Ink Jet Date Coder Струйный принтер
8. 12' x 12" Конвейер аккумуляции бутылок


2.

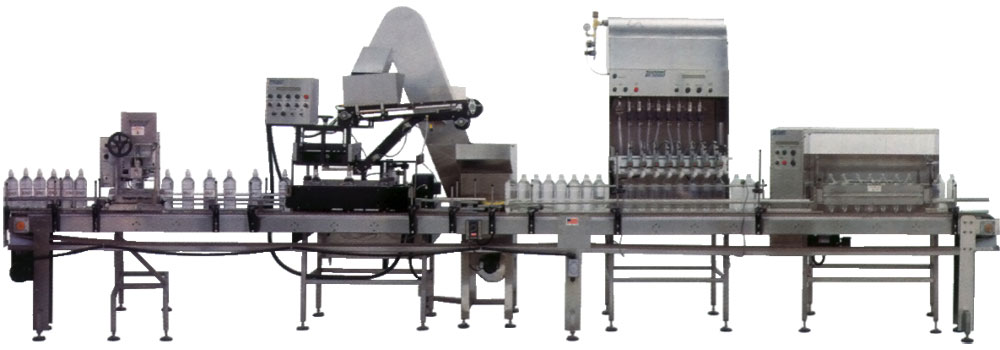

 SpectraPak-3000 "Standard" System
1. BR-3000 Ополаскиватель
2. BF-3000 Дозировочная машина
3. 24' Конвейер
4. LC-3000 Машина укупорки и этикетировки
5. CС-3000 Автомат закручивания крышек.
6. 10' x 12" Конвейер аккумуляции бутылок

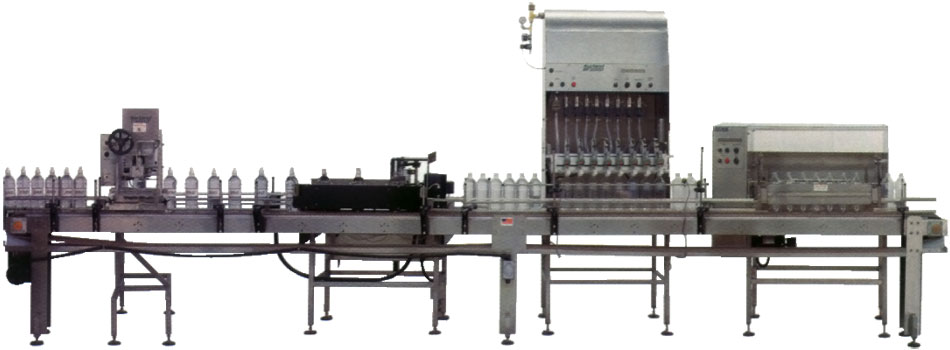

3.  SpectraPak-3000 "Intermediate" System
1. BR-3000 Ополаскиватель
2. BF-3000 Дозировочная машина
3. 20' Конвейер
4. L-3000 Машина этикетировки
5. CС-3000 Автомат закручивания крышек.

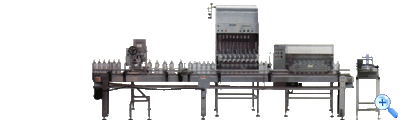

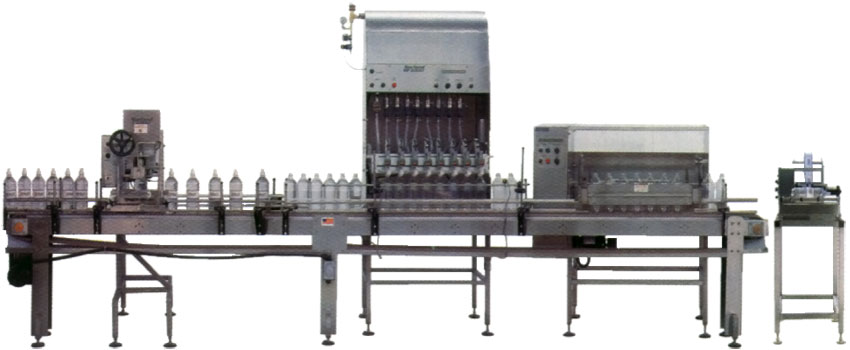

4.  SpectraFill-1200 "Basic" System
1. TT-1200 Этикетировочный полуавтомат
2. BR-3000 Ополаскиватель
3. BF-3000 Дозировочная машина
4. 16' Конвейер
5. CС-3000 Автомат закручивания крышек.

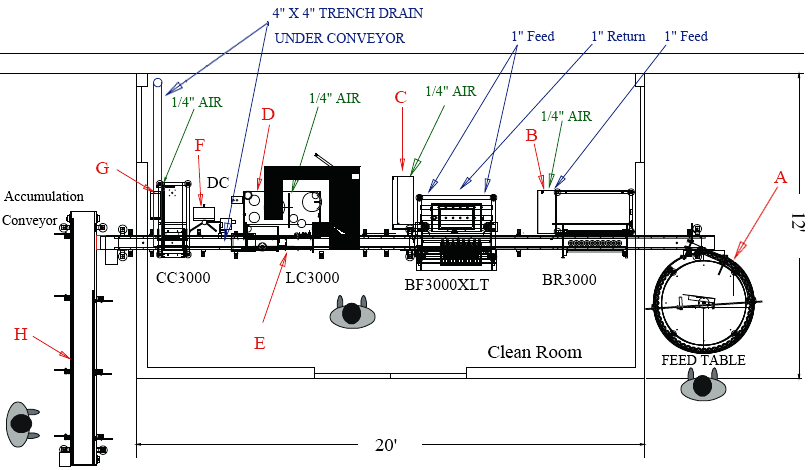

Схема расположения автоматической линии NORLAND SpectraPak-3000 Complete



Электрические подключения:

 А:  220 В, 50 Гц, 3 А, 1-фазного тока
 B:  220 В, 50 Гц, 3 А, 1-фазного тока
 C:  220 В, 50 Гц, 7 А, 1-фазного тока
 D:  220 В, 50 Гц, 5 А, 1-фазного тока



E:  220 В, 50 Гц, 2 А, 1-фазного тока
F:  220 В, 50 Гц, 2 А, 1-фазного тока
G:  220 В, 50 Гц, 4 А, 1-фазного тока
H:  220 В, 50 Гц, 2 А, 1-фазного тока

  Подача сжатого воздуха: AIR: Разъемы 1/4”. 9,5 л/с давлением 6 Атм.
  Подача воды: Feed: Разъемы 1”.110 л/мин при давлении 2,7 Атм.



Дополнительная Информация:

маркированный список

Дополнительное оборудование для комплектации линий NORLAND SpectraPak

маркированный список

Бутылирование воды. Линии разлива NORLAND Int'l



ЗАМЕЧАНИЯ:

маркированный список

Оборудование имеет гарантию 1 год. Запуск оборудования осуществляется за отдельную плату.

маркированный список

По химическому анализу исходной воды возможна комплектация завода системой водоподготовки.

маркированный список

Возможна поставка как комплектного завода бутылирования воды, так и отдельных машин.

маркированный список

Конфигурация линии может быть адаптирована с учетом планировки производственного помещения.

маркированный список

Возможен лизинг.
