Дозаторы Crandall International DN1-RD - для весового дозирования в тару 20

Полуавтоматические дозировочные машины DN1-DR-ID и DN1-DR-ID/S- предназначены для весового дозирования жидких и вязких веществ в тару емкостью от 20 до 220 литров. Машины оборудованы электронной системой взвешивания и блоком пневматической логики, синхронизирующим работу узлов. Модель DN1-DR-ID оборудована одной дозировочной головкой и пригодна для дозирования не пенящихся продуктов питания, химикатов и нефтепродуктов с вязкостью вплоть до 3000 cst. Возможна комплектация машины для дозирования продуктов с вязкостью до 500000 cps. Модель DN1-DR-ID/S предназначена для разлива пенящихся веществ. Она имеет дозировочную головку, которая опускается на дно бочки и поднимается по мере ее заполнения, что заметно снижает пенообразование. В стандартном исполнении машина имеет части, контактирующие с жидкостью, выполненные из стали и латуни. По заказу, они могут быть выполнены из других материалов (нержавеющая сталь марки 316, титан и другие). Дозируемый продукт должен быть способен выравниваться под своим весом в контейнере и не должен содержать несминаемые твердые частицы.

Тара: Дозирование может производиться в любую тару, которая может самостоятельно вертикально стоять и имеет сечение не менее 26 х 26 см. и высоту не менее 30 см. Диаметр горлышка должен быть не менее 3 см. Рекомендуется использовать DN1-DR-ID в основном для дозирования в тару емкостью от 50 литров, а дозирование в меньшую тару осуществлять в отдельных случаях. Максимальный вес заполненного контейнера: 220 кг. (Минимальный вес: 17 кг)

Производительность: Приведена для воды, подаваемой в дозировочную машину под действием гравитации из резервуара, расположенного на высоте 3 м. Тара имела диаметр горлышка 65 мм. Машина управлялась одним оператором.

Описание работы: Машина обслуживается одним оператором. Оператор помещает пустой контейнер (бочку) на дозировочную платформу и нажимает на кнопку измерения веса тары. (Возможна комплектация блоком "Автоматического измерения тары", что позволяет оператору производить дозирование одним нажатием кнопки). После этого нажимается кнопка Старта дозирования. При этом убирается защитная чашка и дозировочная головка опускается так, чтобы она была около 10 см внутри контейнера. Открывается дозировочная головка и начинается быстрая фаза дозирования, когда дозируемый продукт подается в бочку с высокой скоростью. Модификация DN1-DR-ID/S оборудована дозировочной головкой, которая в начале опускается к самому дну бочки и поднимается вверх по мере ее заполнения дозируемым продуктом. Такая конструкция машины рекомендуется для снижения образования пены. По достижении 95 – 98% веса требуемой дозы, начинается медленная фаза дозирования продукта. После достижения полного веса дозы, дозировочная головка закрывается и поднимается из контейнера, а защитная чашка возвращается в исходное положение и закрывает дозировочную головку от случайных капель. После окончания дозирования, оператор сталкивает заполненный контейнер с дозировочной платформы, оборудованной роликами, на конвейер и устанавливает следующий пустой контейнер на дозировочную платформу. И так далее. Обычно один оператор успевает производить смену тары и укупорку последней заполненной бочки за время очередного дозирования.

Механизм и точность взвешивания: Машина оборудована электронными весами (шаг 0,1 кг) с цифровым индикатором. Корпус контроллера выполнен из нержавеющей стали в стандарте NEMA4, что обеспечивает его защиту от влаги. Точность дозирования: 0,1 % для 205 литровых бочек. В стандартном исполнении машина укомплектована системой понижающей скорость разлива в конце дозы. Возможна установка системы предварительного автоматического взвешивания тары. Дополнительно может быть установлена компьютеризованная система учета и анализа всех выполненных доз.

Установка и условия работы: Дозировочная машина поставляется с завода собранной и может быть легко установлена на месте персоналом покупателя. Машина требует только подключения к линии сжатого воздуха (30 литров в минуту при 5,6 Атм.), линии электропитания для питания электронных весов и к источнику дозируемого продукта. Дозируемый продукт может поступать в машину, как под действием гравитации, так и с помощью насоса. Максимальное давление жидкости в линии: 2,7 Атм. Насос должен обеспечивать равномерное давление в линии. Машина должна быть соединена с линией дозируемого продукта гибким шлангом, обеспечивающим движение дозирующей головки не менее 1 метра. Уровень шума не превышает 20dB. Модель DN1-DR-ID/S требует высоты потолка не ниже 3,5 м.

Безопасность: Машина имеет кнопку экстренной остановки, прерывающую ее работу в случае нештатной ситуации. Машина может иметь взрывобезопасное исполнение.

Габариты машины в упаковке: 150 х 175 х 200 (300) см. Вес в упаковке: 550 (725) кг.

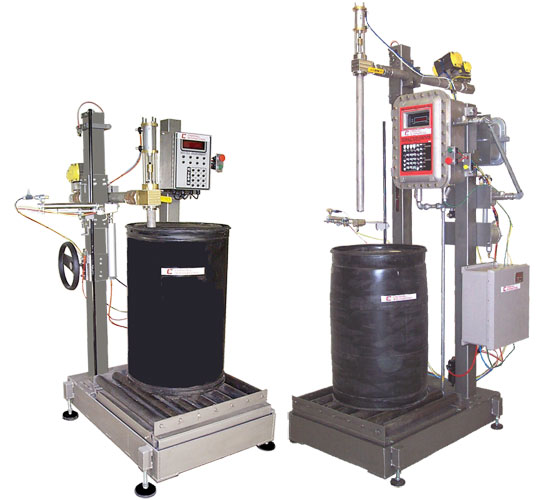

Дозировочная машина Crandall International DN1-DR-ID и DN1-DR-ID/S.

Дозировочная машина Crandall International
DN1-DR-ID и DN1-DR-ID/S.
